一、搭接位置
1、板

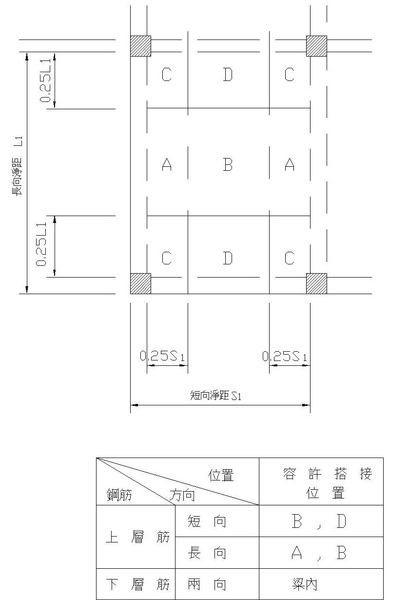

上層筋要在板中間搭接，下層筋在樑上搭接，如下圖所示。一般常見錯誤作法為無論上層筋或下層筋都在樑上搭接；須知上層筋為拉力鋼筋，而板拉力最大的地方就在兩端，搭接的原則就是要選在應力最小的地方搭接，若在應力最大的地方搭接是很危險的事。
2、柱
柱主筋應於柱的中間搭接，且相鄰主筋搭接位置應該上下錯開75cm以上，不可在同一斷面搭接；一般常見錯誤作法為在樓板附近（應力最大處）搭接，很多921地震倒塌之建築都有發生這個錯誤。
3、樑
樑之上層主筋應於樑中央搭接，下層主筋應於樑兩側（柱內）搭接。
二、搭接長度
1、鋼筋搭接之長度規範：一般拉力鋼筋於3000磅抗壓強度的混凝土中搭接長度規範如下。
|
鋼筋稱號 |
D10(#3) |
D13(#4) |
D16(#5) |
D19(#6) |
D22(#7) |
D25(#8) |
|
搭接長度(cm) |
40 |
55 |
70 |
85 |
120 |
140 |
2、懸臂樑/板
無論懸臂樑/板，其主筋最好都是由相鄰樑/板直接延伸（不要搭接），若施工有困難者，則懸臂樑後面延伸的鋼筋至少要有1.5倍的長度；懸臂板至少要有1倍長度。
