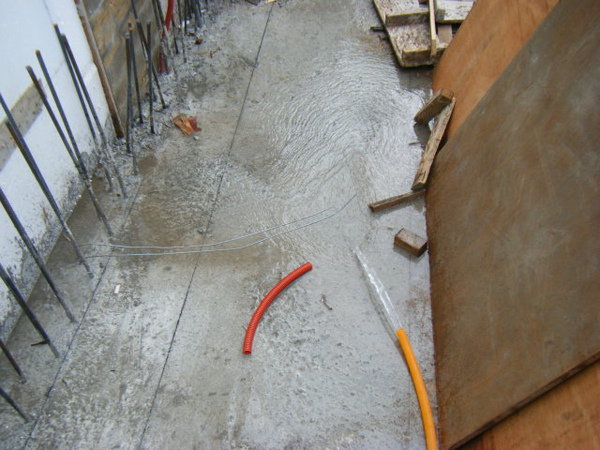

今天是灌漿後的第七天,照例,一大早到工地先澆水。

100106-二樓養護7及三樓牆壁鋼筋水電作業01

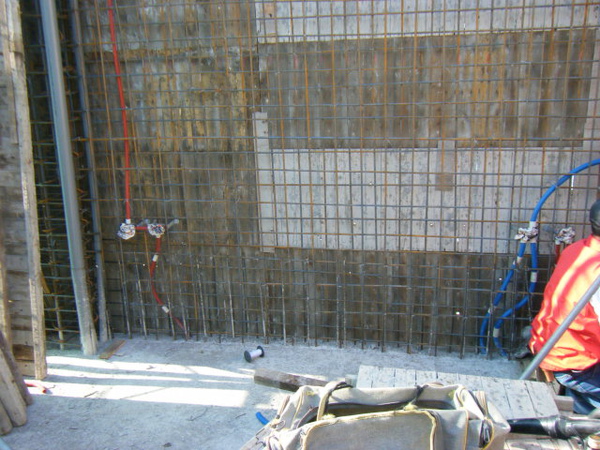

今天要進行三樓牆壁的鋼筋綁紮及水電配管的工作。

100106-二樓養護7及三樓牆壁鋼筋水電作業02

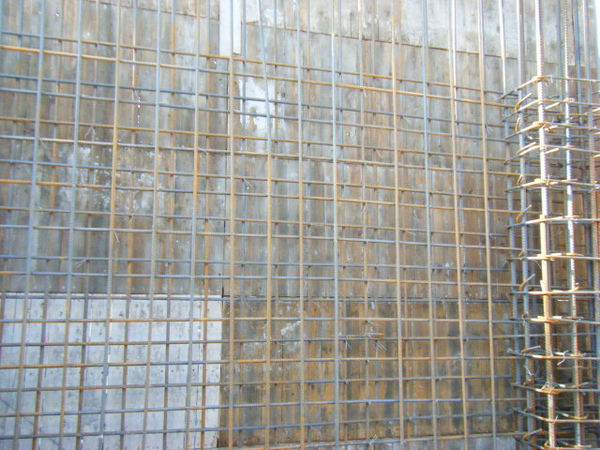

除了鋼筋號數及間距按圖施工外,牆壁鋼筋綁紮時最重要的就是如同一樓二樓所說的,牆壁鋼筋的主筋(直筋)要在外面兩側:

100106-二樓養護7及三樓牆壁鋼筋水電作業03

在鋼筋組立的同時,水電也一併進行牆壁的開關插座配管,所以,我們先來看看三樓的平面配置圖,配合室內家具配置位置,較能看懂各個開關插座配置的原因:

三樓平面圖

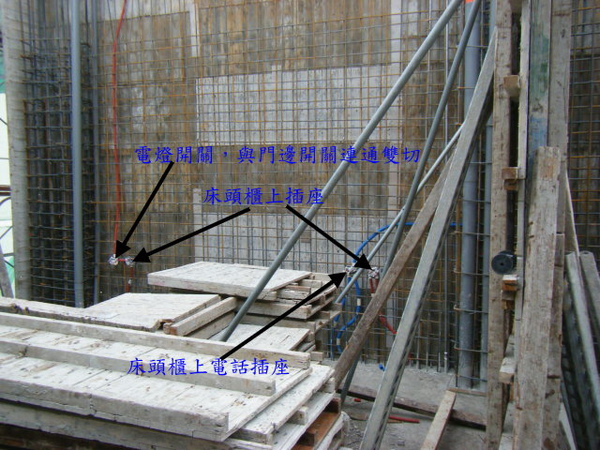

底下這張是三樓後面臥室靠床頭這面的配管,有沒有看到床頭上的開關插座已經修正至床頭櫃以上高度(詳請請見http://ecoarch.pixnet.net/blog/post/3917303


這是三樓前臥床頭位置的管路配置,不寫上開關插座的說明,讓大家對照一下室內平面圖自己看看。


這是前臥室靠書桌那堵牆所預留的管路:

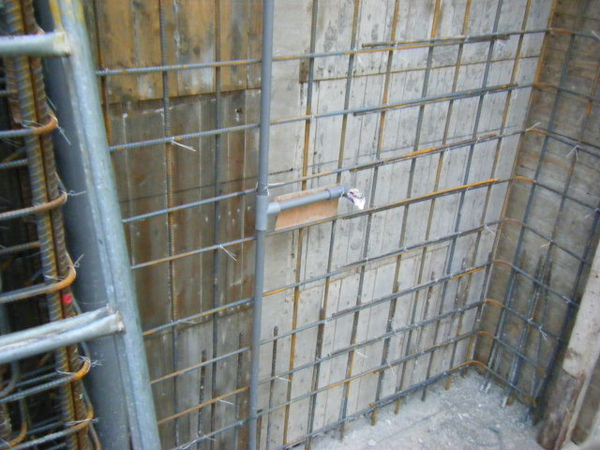

陽台的水龍頭預留:

100106-二樓養護7及三樓牆壁鋼筋水電作業04

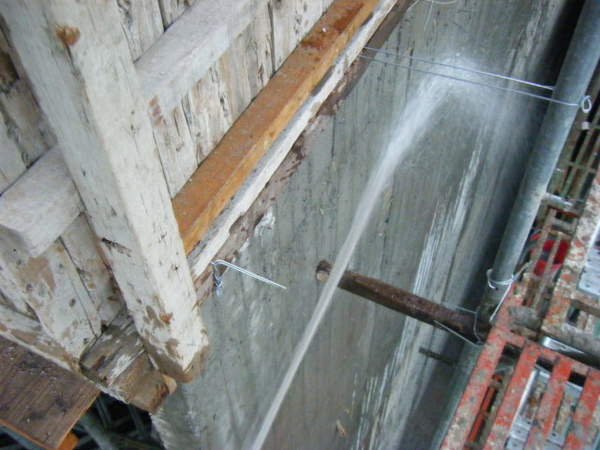

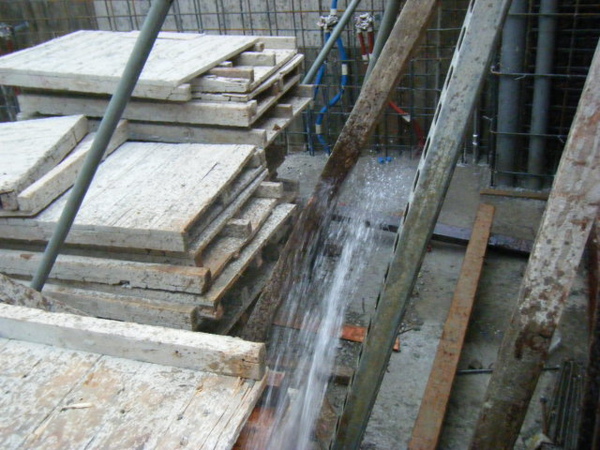

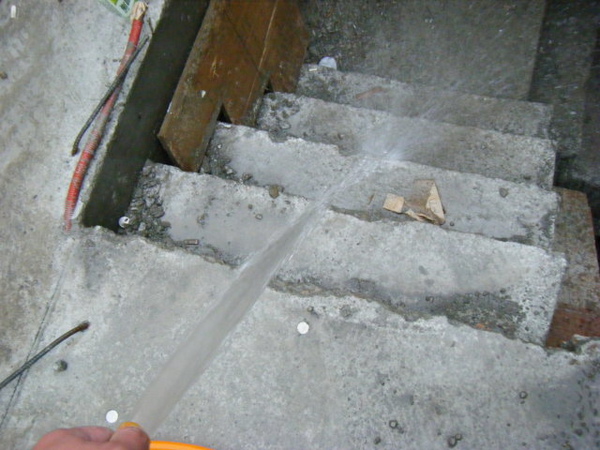

最後一天的養護了,下班前再好好澆一下水,等明天水乾後,大家就可以暫時脫離「水深火熱」的環境了,哈哈。

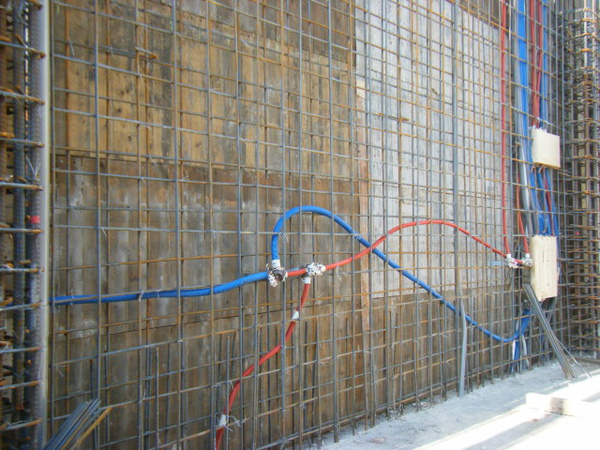

100106-二樓養護7及三樓牆壁鋼筋水電作業05

100106-二樓養護7及三樓牆壁鋼筋水電作業06

100106-二樓養護7及三樓牆壁鋼筋水電作業07
