今天要講的是一樓頂板（也就是二樓地板）的鋼筋作業。由於一樓頂板必須等市政府建管單位現場勘驗過才能灌漿，因此在進度安排上刻意放慢一點（因為現勘排到下週去了，早完成也沒有辦法灌漿），12/2當天只進行了水電放樣作業，將一樓天花的電燈位置以及二樓隔間位置(主要是廁所位置)標出，以便鋼筋工程進行時配合拉管路。

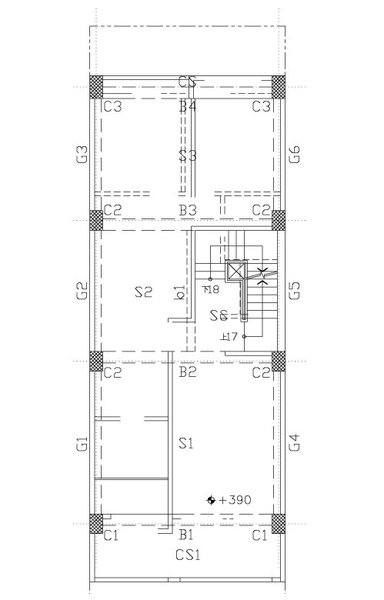

我們先來看一樓頂板的結構平面圖。下面這張圖中，「C」代表柱（column），「G」代表直向的縱樑（girder），「B」代表橫樑（beam），小寫「b」代表沒有與柱相連的小樑，「S」則代表樓板（slab），而跟在英文字後面的數字則代表不同位置的編號。在樑鋼筋的綁紮順序上，通常都是先綁縱樑，橫樑搭在縱樑上，然後小樑再搭在橫樑上。

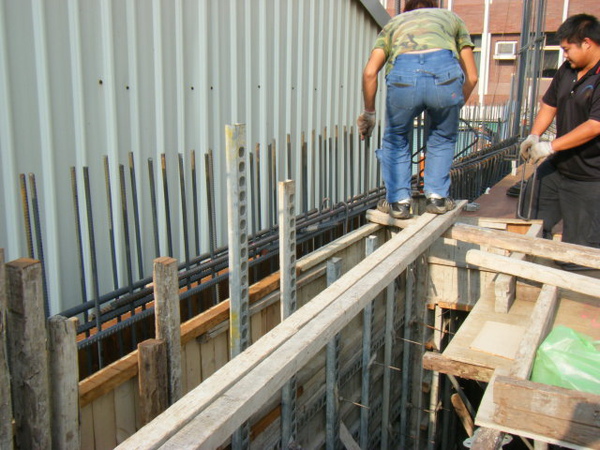

這是編號G4G5G6的縱樑施工過程，師傅正在將樑箍筋掛在主筋上：

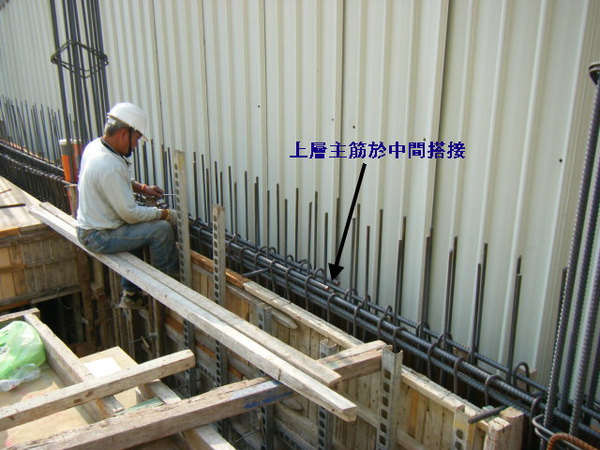

位於樓梯旁邊剪力牆內的樑，這張照片有一點值的注意-樑主筋的搭接位置，我們知道搭接都是萬不得已的，所以要選擇受力最小的地方（請參考施工規範中「鋼筋工程4-2-鋼筋搭接」，http://ecoarch.pixnet.net/blog/post/2090369）。

箍筋固定完成，將主筋放入樑內：

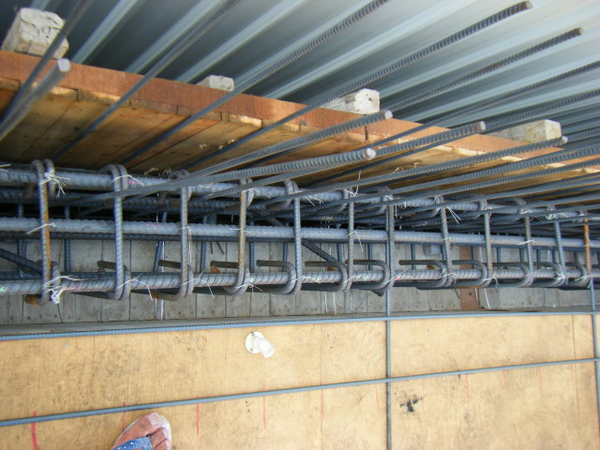

G4完成圖：

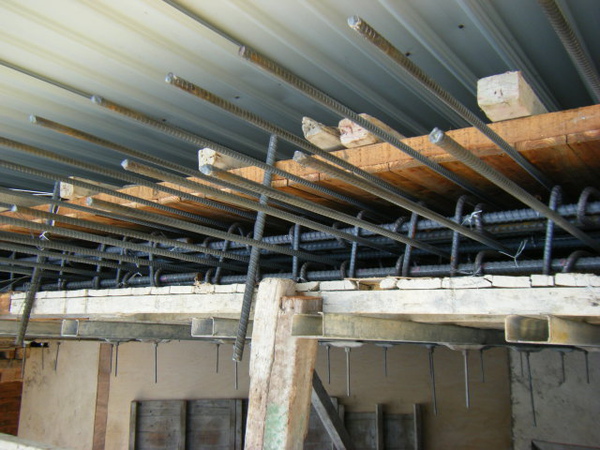

G5完成圖：

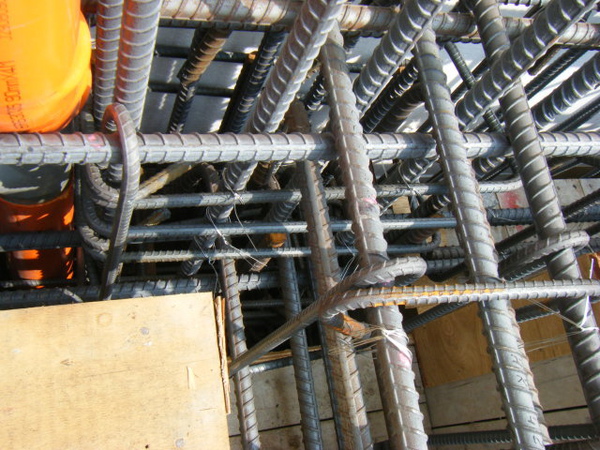

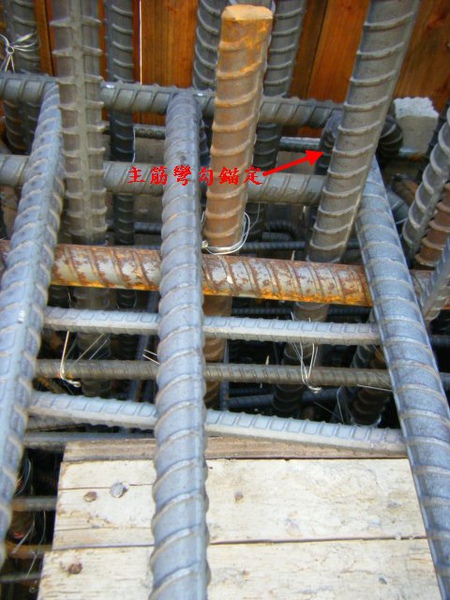

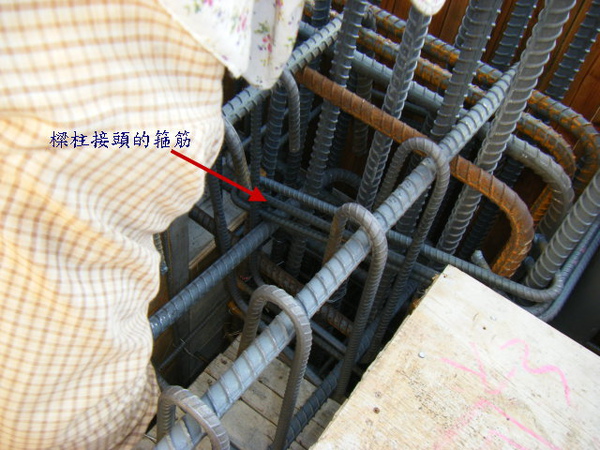

樑柱接頭特寫，可看到樑的主筋以彎勾錨定入柱內，而柱子的箍筋也按規定綁紮；樑柱接頭的地方是柱子受力最大的地方，特別需要箍筋圍束，但也由於這個地方是柱及樑的鋼筋交會的地方，鋼筋密密麻麻的增加箍筋施工的困難度，以前要求這個工人會認為你無聊（現在會被認為龜毛），但921地震後證明樑柱接頭的箍筋極其重要，一定要記得要求。

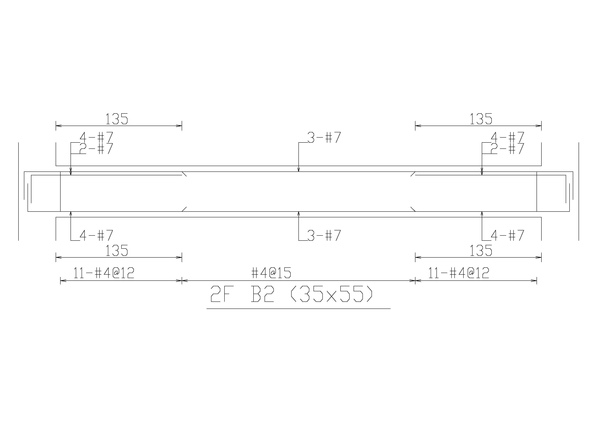

這是B1及B2的橫樑配筋圖，我們以這張配筋圖來教大家如何看懂樑的配筋圖：

1、最底下「（35×55）」表示這支樑的尺寸，寬度35cm，深度55cm，每邊扣掉5cm的保護層厚度就是箍筋的尺寸：25×45

2、中間「3-＃7」代表主筋為3支7號鋼筋。

3、上層主筋的兩端寫「4-＃7」及「2-＃7」表示上層主筋在兩端為兩排的設計，共2+4=6支，比中間的主筋多3支，其中1支加在最上層，剩下兩支加在上層主筋下面一排的兩邊。

4、下層主筋的兩端為「4-＃7」，表示在下層主筋除了原有的3支鋼筋外，在兩端各加一支主筋，變成4支7號鋼筋。

5、「11-＃4＠12」表示在兩端各有11個4號鋼筋做的箍筋，每隔12公分一個；「＃4＠15」表示在中間的部分每隔15公分1個四號鋼筋的箍筋。

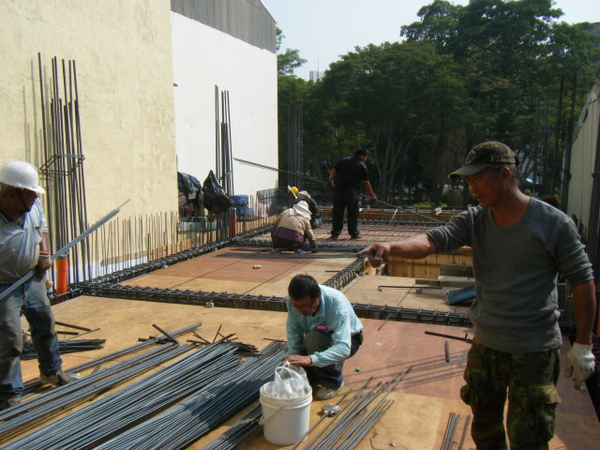

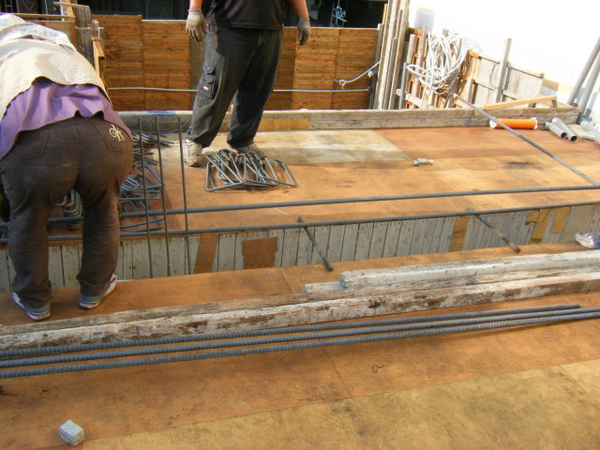

以下是橫樑B1的施工照片，大家可以對照看看。先擺上兩支短鋼筋作為工作筋：

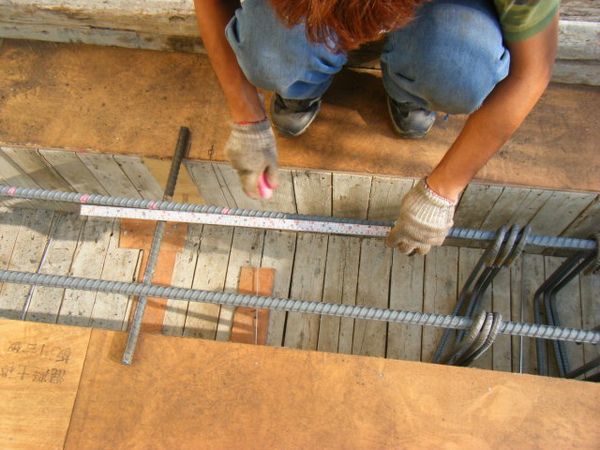

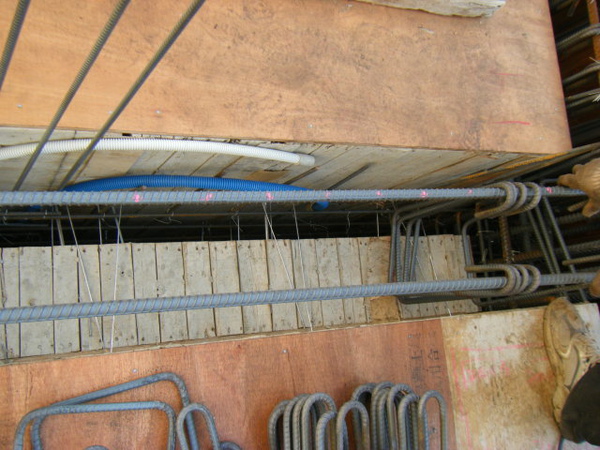

再擺上兩支主筋，然後在主筋上依據箍筋圖示間隔做記號：

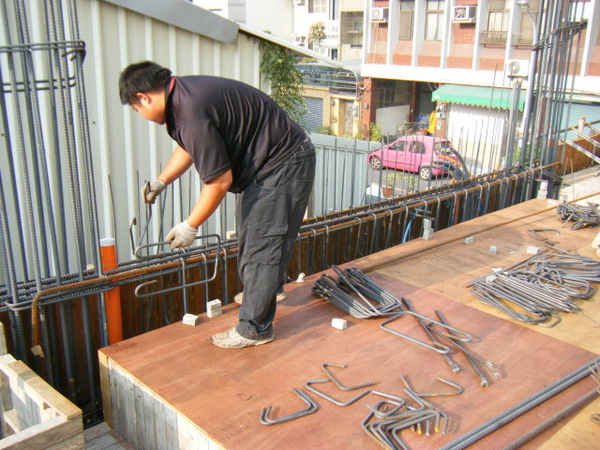

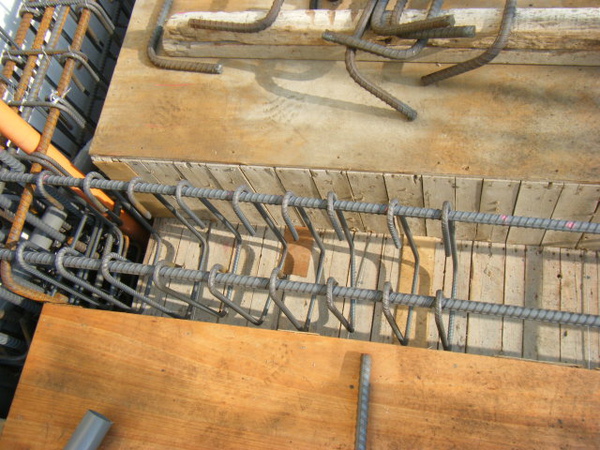

按照記號掛上箍筋：

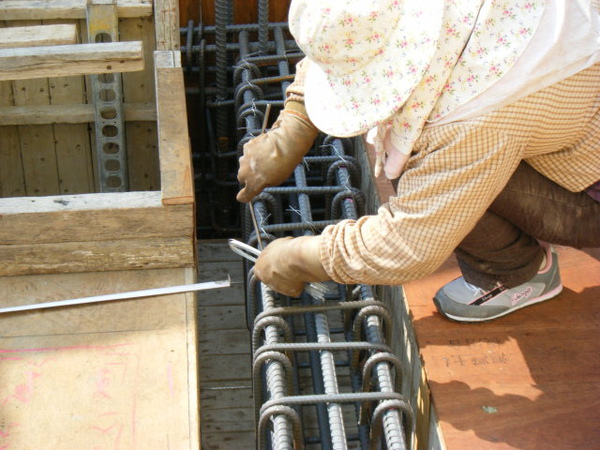

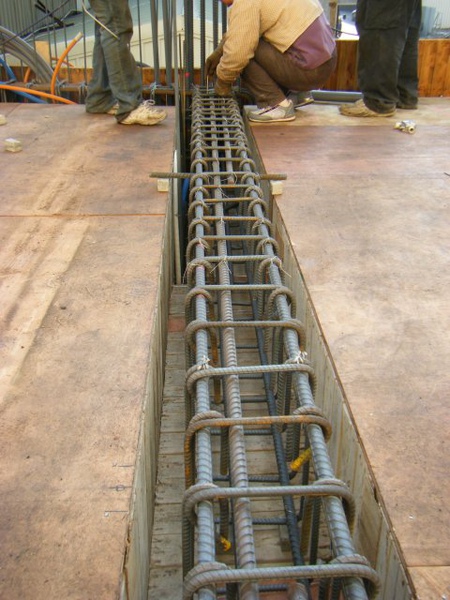

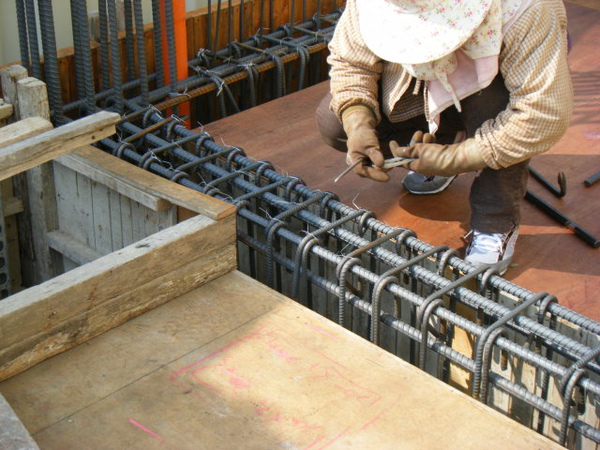

以鐵絲固定箍筋：

箍筋固定完成，按配筋圖擺入其他鋼筋：

在樑柱接頭的地方由於樑主筋還有彎勾要錨定入柱以及柱子的箍筋，所以特別難搞，師傅正在努力「喬」位置：

完成照：

另一支編號B2的橫樑，配筋同B1，大家看看這邊師傅哪裡綁錯了？

這張看得很清楚，上層主筋的兩端主筋分為兩排，上面那一排應該要有4支鋼筋，可是師傅少綁了一支，這不是師傅要偷工減料，因為鋼筋工資是以施做重量算的，綁越多領越多，而是在工廠裁鋼筋時少算了兩支補強筋，所以才會漏綁。

補強筋補上後的照片（那支有點生鏽的就是補上的鋼筋）。在這邊也要提醒大家，綁鋼筋時不要不好意思，對於樑柱的主筋數量一定要一支一支的點過，不要客氣，工人都是在工廠出料前點過就算，很少有工人現場綁完還會自己檢查有沒有少的，這是現場監工很基本也很重要的一個動作

接著來看鋼筋綁紮中施工難度最高的樓梯：

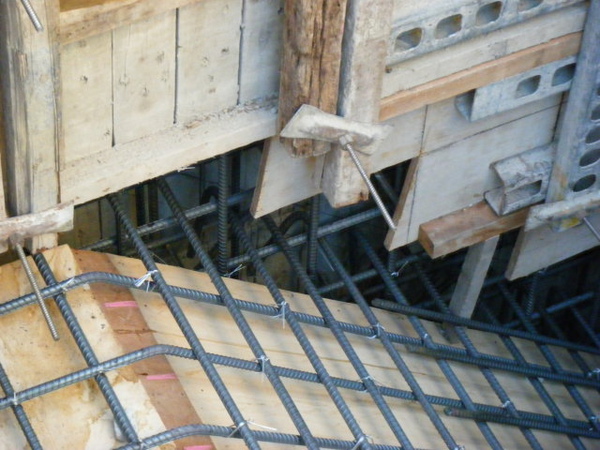

樓梯鋼筋綁紮的重點之一就是與牆接觸的地方要有彎勾錨定：

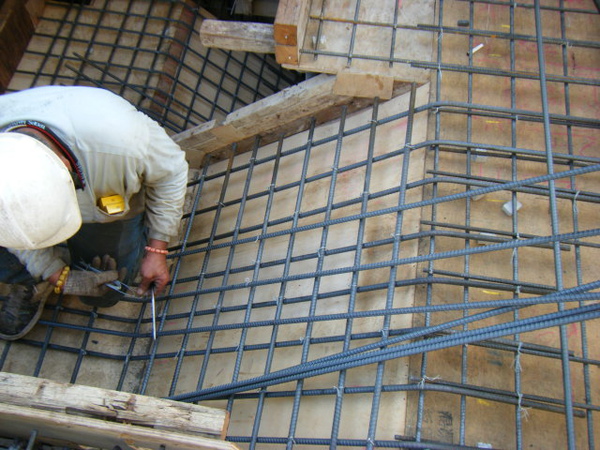

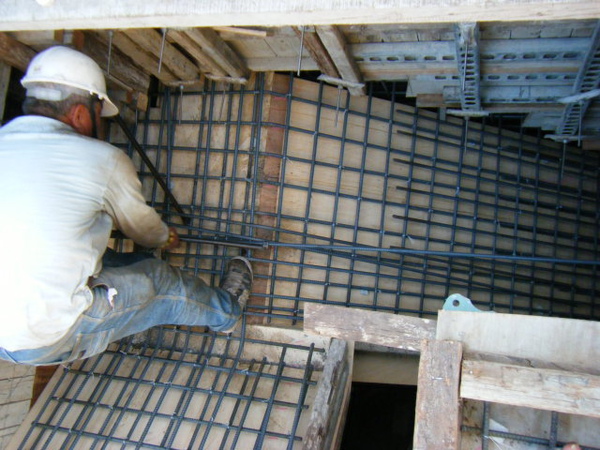

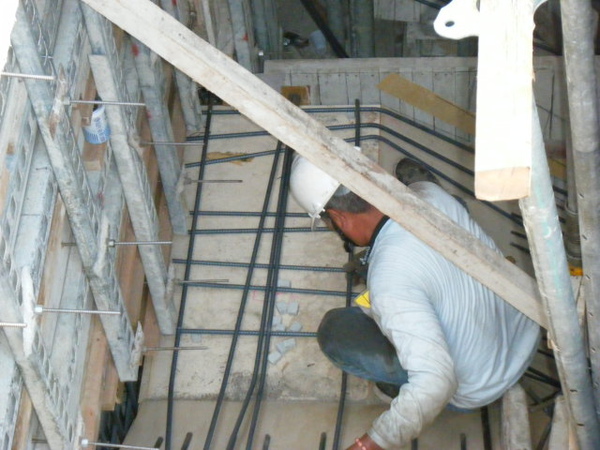

樓梯鋼筋難施工的地方就在於梯底是斜的比較難站，然後又要根據梯底的轉折現場折彎鋼筋：

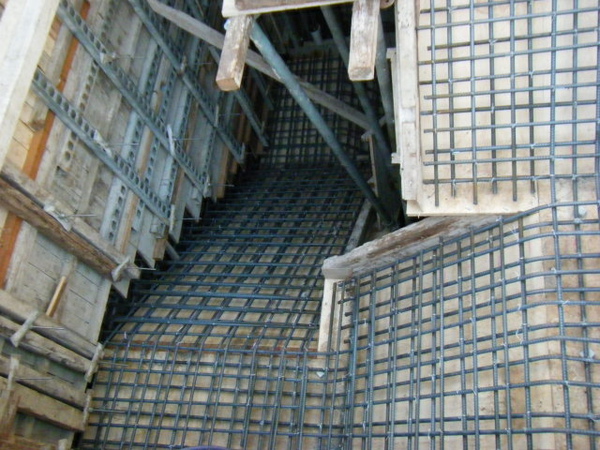

完成照。我們樓梯配筋是4號鋼筋雙層雙向每隔12公分一支，非常堅固（很早以前的樓梯配筋只有用3號鋼筋，而且只有單層鋼筋，每隔15-20公分一支）。

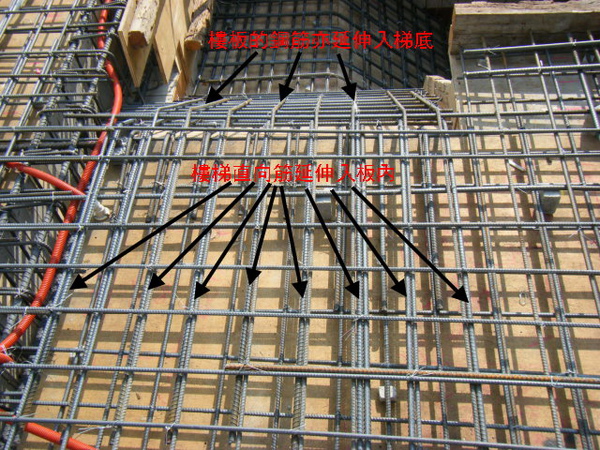

樓梯結構中最重要的一點，就是上層直向筋要延伸入板至少3尺（90公分）的距離，尤其是像我們這種四折梯，沒有牆可以錨定的部分等於是懸壁的，就是靠直向筋延伸入板的力量而已；另外，樓板的鋼筋也要延伸入梯底來補強，這些都是圖上不會標示但是很重要的部分。

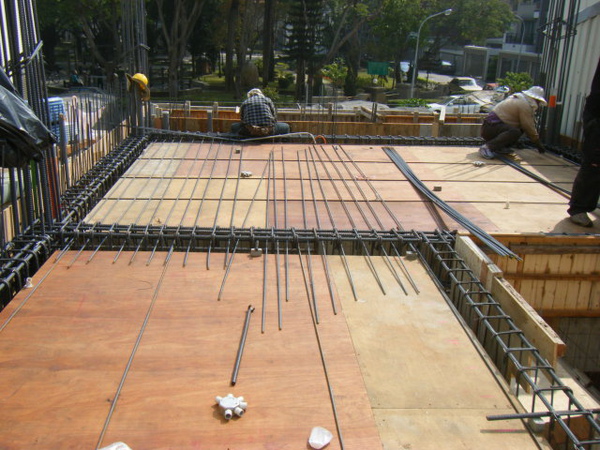

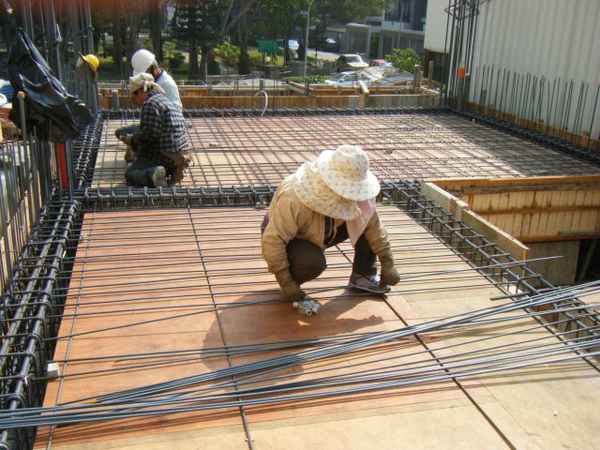

樑鋼筋完成，開始板筋的鋪設。

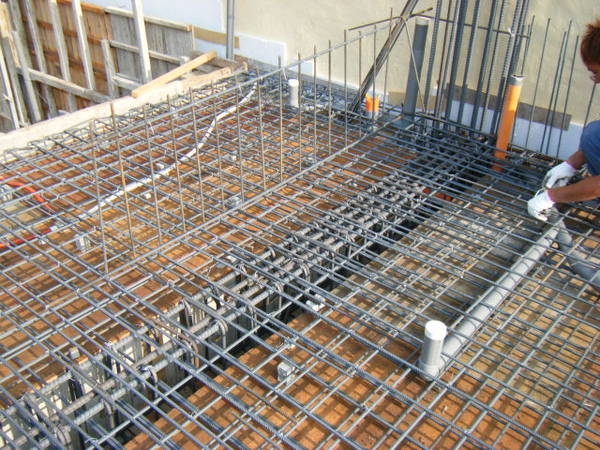

此時水電師傅也要開始出動，因為天花板內有很多管路，最好是能夠包覆在樓板兩層鋼筋中間，對結構的影響比較小。

樓板角隅的補強筋，補強的重點在於直向的要延伸入柱，橫向的要延伸入樑。

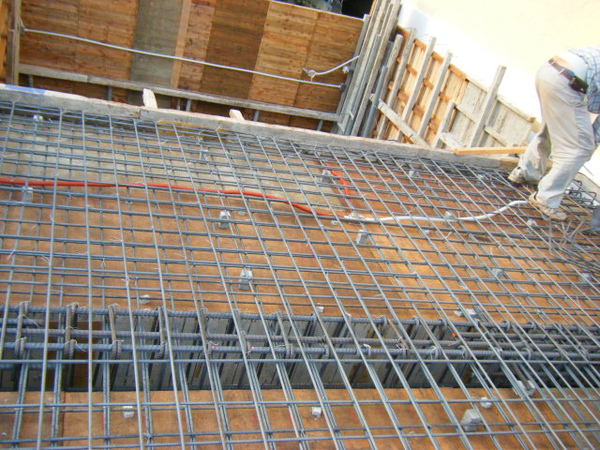

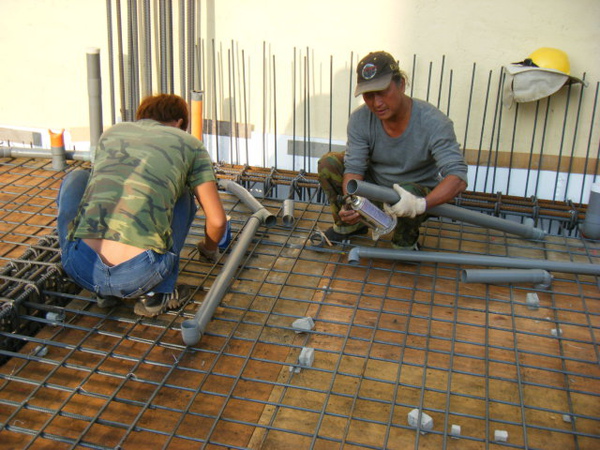

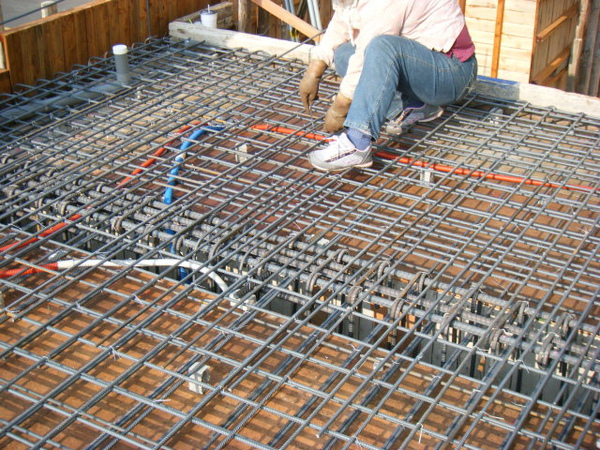

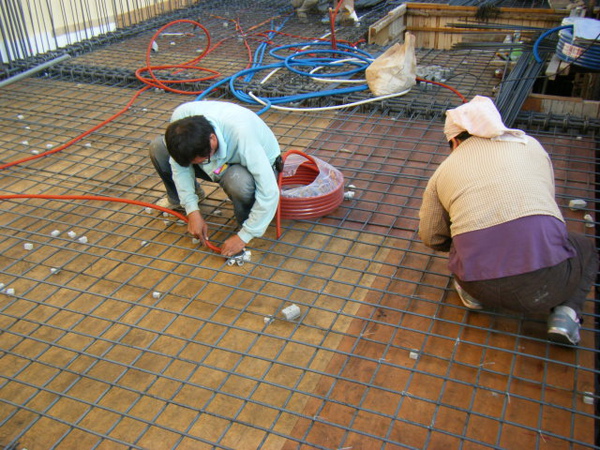

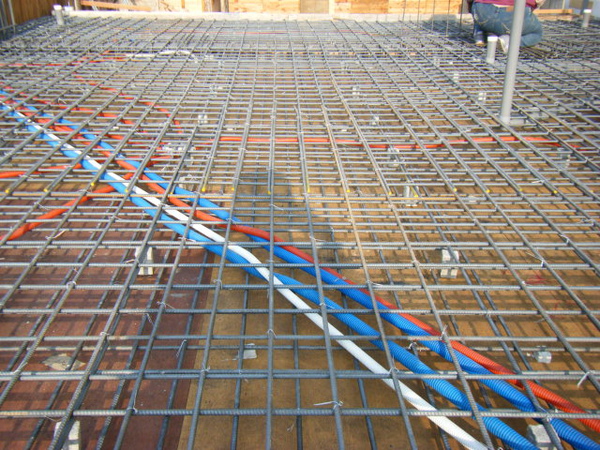

樓板下層筋鋪設完成，水電師傅利用鋼筋師傅加強鐵絲固定的空檔趕緊穿管，因為鋼筋師傅特意留時間讓水電做，否則一般都是雙層鋼筋綁完鋼筋工退場才換水電工進場，那時就只好一隔一隔慢慢穿了，所以水電工也很怕動作太慢影響鋼筋工的進度，這點在工地很重要，就是大家互相啦。

廁所排水配管：

樓板鋼筋綁紮最重要的地方：懸壁板。由於懸壁板完全靠相鄰內板的力量平衡，所以上層主筋一定要由相鄰內板直接延伸過來，不可以搭接；一般最常見的錯誤是由於樓板下層鋼筋是在樑內搭接，為了出料方便，上層鋼筋也就在樑內搭接，這是非常危險的錯誤（尤其是懸壁板），因為樑的位置是樓板受拉力最大的地方，而樓板上層筋是抗拉力鋼筋，怎麼能夠在受力最大的地方搭接呢？

再次強調，樓板的上層筋是抗拉力筋，要搭接的話要在樓板中間，而樓板的下層鋼筋是抗壓力筋，搭接位置要在樑內，這是很重要卻也最常做錯的地方。

編號S1的樓板，配筋是3號鋼筋雙層雙向每隔12公分一支，可以很清楚看見上層鋼筋在中間搭接，不過鋼筋師傅還是被我小念了一下，因為搭接長度太長了，浪費我的錢，3號鋼筋搭接長度只要有40公分即可，他給我弄到快1米了，不過他說看我居然會要求樓板上層鋼筋在中間搭接，一定很龜毛，所以他才刻意出長一點的鋼筋，我聽了也只好苦笑，算了，矯往原需過正啊。
